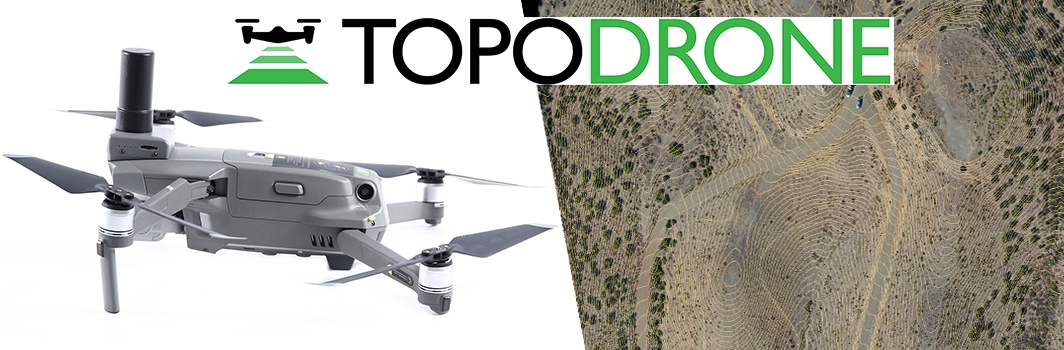

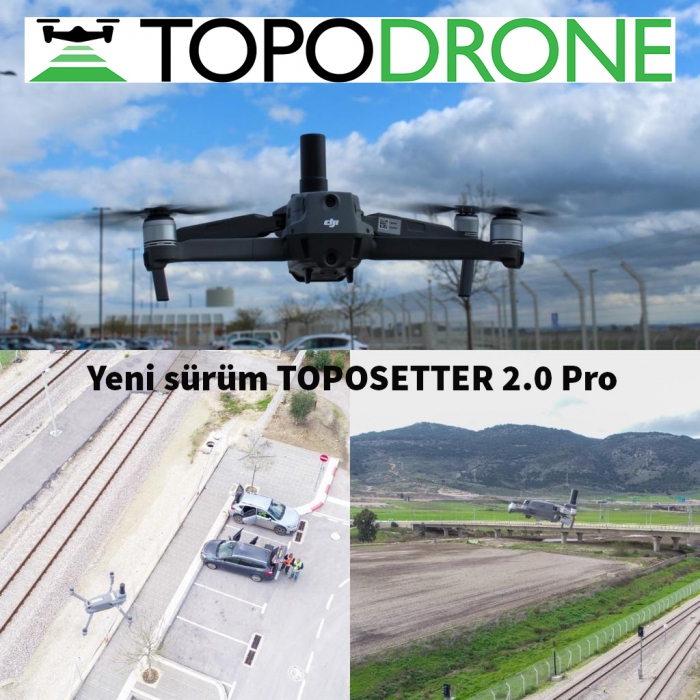

Topodrone DJI Mavic 2 Pro L1 / L2 RTK / PPK ,Yeni sürüm TOPOSETTER 2.0 Pro : Bugün sizlerle, GNSS ölçümlerini işleme sürecini önemli ölçüde otomatikleştirmek ve basitleştirmek ve sonraki fotogrametrik işleme için hava fotoğrafçılığı materyallerini hazırlamak için tasarlanan yazılım alanındaki yeni geliştirmemizi paylaşmak istiyoruz.
Her zaman olduğu gibi, yeni ürünümüzün tüm temel özelliklerini Geoscan Ltd.'den ileri düzey kullanıcılarımız ve ortaklarımız tarafından yürütülen gerçek bir projede göstereceğiz. Gelişmiş UAS Hizmeti ve Çözümleri
Geoscan İsrail şirketi profesyonel bir kullanıcı Topodrone DJI Mavic 2, L1 Pro / L2 RTK / PPK ve DJI Phantom 4 RTK'dır ve 088 292 019 Hava Operasyon sertifikası dahil gerekli tüm izinlere ve lisanslara sahiptir.
Test için, 200'den fazla kontrol noktasının koordinatlarının ölçüldüğü, koordinatların hesaplanmasının ve bir arazi modeli oluşturmanın doğruluğunun kontrol edileceği bir site seçildi.
Bölgenin havadan çekilmiş fotoğrafları 40 metre yükseklikten yaklaşık 4 m / s hızda Topodrone DJI Mavic 2 Pro L1 / L2 RTK / PPK jeodezik quadcopter tarafından jeodezik baz istasyonu kurulmadan gerçekleştirildi .
TOPOSETTER 2.0 Pro , kullanıcı tarafından belirtilen herhangi bir koordinat sisteminde GNSS ölçümlerinin sonradan işlenmesine izin vererek yüksek düzeyde doğruluk sağlar.
Yazılım, el emeği miktarını önemli ölçüde azaltan ve daha fazla fotogrametrik işleme için verileri hazırlamak için harcanan zamandan tasarruf sağlayan ek otomasyon özelliklerine sahiptir:
Bir baz istasyonundan birden fazla uçuşun toplu olarak işlenmesi
Çok sayıda uçuş ve hava fotoğrafını işlerken çok uygun olan görüntülerin otomatik olarak yeniden adlandırılması
Koordinatlara sahip bir metin dosyasını Pix4Dmapper ve Agisoft Metashape ile uyumlu formatlarda kaydetme yeteneği
GNSS ölçümleri için ek ayarlar
Kalibre edilmiş kamera odak uzaklığı hesaplama işlevi
Bir PRJ dosyasından koordinat sistemlerini yükleme
Herhangi bir koordinat sisteminde GNSS ölçümlerinin işlenmesi
PPP teknolojisi kullanılarak bir baz istasyonunun koordinatlarının hesaplanması
Özellikleri:
20MP kameralarla jeodezik dronlar arasında en yüksek görüntü ayrıntısı
30 dakikalık uçuş ve 30 hektara kadar performansa sahip anket uçakları arasında en küçüğü
Sınıfındaki jeodezik dronlar arasında artan yapısal güç
Ekipman
DJI Mavic 2 Pro drone şunlardan oluşur:
DJI Mavic 2 Pro Quadcopter - 1 adet
Mavic 2 Pro - 1 adet için uzaktan kumanda
Mavic 2 Pro için pervaneler (çift) - 3 adet
Mavic 2 Pro için şarj cihazı - 1 adet
Mavic 2 Pro için Akıllı Pil - 1 adet
Mavic 2 Pro için Gimbal Koruması - 1 adet
Kablolar - 5 adet
Mavic 2 Pro için USB adaptörü - 1 adet
Mavic 2 Pro (Çift) için Yedek Kontrol Çubukları - 1 adet

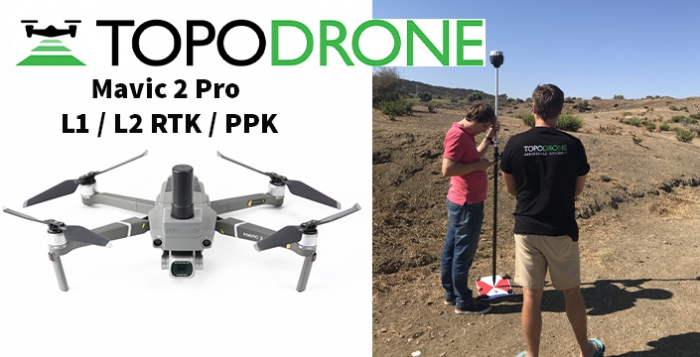

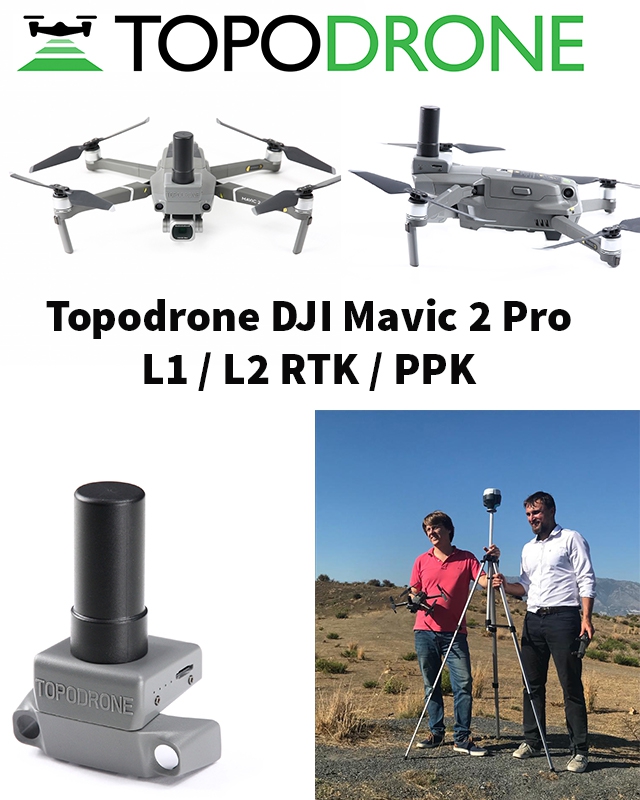

Jeodezik yükseltme TOPODRONE DJI Mavic 2 Pro PPK Yükseltme Kiti , şunlardan oluşur:
Yerleşik çoklu sistem L1 / L2 GNSS alıcısı TOPODRONE PPK - 1 adet.
Çıkarılabilir GNSS L1 / L2 anteni - 1 adet.
DJI Mavic 2 Pro'ya kurulum için GNSS alıcı muhafazası - 1 adet
GNSS alıcısını DJI Mavic 2 Pro kartına bağlamak için esnek kablo - 1 adet
GNSS verilerini kaydetmek için 16 Gb hafıza kartı - 1 adet
TOPOSETTER 2.0 Pro yazılımı , Kalıcı Lisans, 1 Yıllık Destek - 1 adet.
Kullanım kılavuzları ve video eğitimleri
Çalışma sıcaklıkları, ° С -15 ° C ... 40 ° C
Garanti 12 ay / 200 uçuş
Menşei ülke Rusya
Uçuş süresi, min 25-30 dakika
1 uçuş için araştırma alanı, ha 30 ha / 80 m
Kalkış rüzgar hızı, m / s 15 m / s
GNSS alıcı tipi L1 / L2 çoklu sistem
Kanal Sayısı 184
Desteklenen uydular GPS, GLONASS, BeiDou, Galileo, SBAS
Çalışma frekansı, Hz 10 Hz
XYZ veri doğruluğu, cm 80 m'ye kadar 3-5 cm XYZ
Kamera çözünürlüğü, Mp 20 megapiksel
Jeodezik hava fotoğrafçılığı
Yüksek hassasiyetli jeodezik hava fotoğrafçılığı, tek frekanslı L1 GNSS RTK / PPK veya çift frekanslı L1 / L2 GNSS RTK / PPK alıcıları ile donatılmış profesyonel insansız hava araçları tarafından gerçekleştirilir, bu da 3 cm hassasiyetle fotoğraflama merkezlerinin belirlenmesine olanak sağlar. x, y, z.
Pilotlarımız, zorlu koşullar (dağlık ve ormanlık alanlar, kentsel gelişim) dahil olmak üzere Rusya'da ve yurtdışında jeodezik hava fotoğrafçılığı planlama ve gerçekleştirme konusunda geniş deneyime sahiptir.
Elde edilen verilerin fotogrametrik işlenmesi, son derece ayrıntılı dijital arazi ve rölyef modellerinin oluşturulması, yoğun bir nokta bulutunun otomatik sınıflandırılması (yer yüzeyinin seçimi, müstakil binalar, bitki örtüsü, yollar ve diğer teknik nesneler ile otomatikleştirilmiş bir modda gerçekleştirilir. ), ortomosaiklerin yapımı ve nesnelerin 3B modelleri.
Online sipariş hizmeti
Artık jeodezik hava fotoğrafçılığının performansını hızlı ve verimli bir şekilde sipariş edebilirsiniz. Bunu yapmak için, etkileşimli bir harita üzerinde bir alan (veya birkaç) çizin, almak istediğiniz ürünün özelliklerini ve iletişim bilgilerinizi doldurun, siparişe tıklayın.İş derhal, verimli ve mümkün olan en kısa sürede tamamlanacaktır.
Herkese iyi günler! Topodrone ekibi tarafından yüksek hassasiyetli jeodezik ölçüm, kadastro, maden araştırması ve jeolojik çalışmalar, son derece detaylı üç boyutlu modelleme yapmak için modifiye edilen insansız hava araçlarının pratik uygulamasının sonuçlarını paylaşmak istiyorum.
Bizim tarafımızdan modifiye edilen jeodezik drone DJI Phantom 4 Pro RTK / PPK ilk kez Şubat 2018'de gökyüzüne çıktı, o andan itibaren 30'dan fazla şirket işlerinde dronlarımızı kullanıyor, uçuşlarının coğrafyası oldukça geniş Rusya, Kanada, Finlandiya, Yunanistan, İspanya ve hatta Samoa!
İlk uçuşumuzu 2018 Şubat ayında 200 metre rakımda gerçekleştirdik ve 13-20 cm planda kontrol noktaları kullanmadan doğruluk elde ettik. Teknik ve yazılım seviyesindeki iyileştirmelerden sonra, çekim anını daha iyi kaydetmeye başladık ve modeli oluşturmanın doğruluğunu artırdık, şimdi DJI Phantom 4 Pro PPK jeodezik drone, yükseklikten 3 cm'ye kadar doğruluk elde etmenizi sağlıyor. 60 m, 120 - 150 m yükseklikten 5-7 cm ve 200 metre yükseklikten yaklaşık 10 - 12 cm. Bunun, çok sayıda jeodezik görevi çözmek için bir bütçe helikopterinin kullanılmasına izin veren çok iyi bir sonuç olduğunu düşünüyoruz. Aynı zamanda kullanıcı dostu herhangi bir yazılımda, UGCS, Pix4d, MapPilot, vb. İle uçuş planlaması gerçekleştirilir.
Ancak hareketsiz durmuyoruz ve bugün dikkatinize yeni jeodezik drone'umuzu sunmak istiyoruz - DJI Mavic Pro PPK, 12 mp kamera ile entegre edilmiş ek bir jeodezik GNSS alıcısı ile, bu da fotoğraflama merkezlerinin koordinatlarını santimetre ile kaydetmenize olanak tanır doğruluk ve yüksek hassasiyetli ve ayrıntılı 3B arazi modelleri ve ortofotomapler oluşturun. Bir dizi testi tamamladıktan sonra, 80 metrelik bir yükseklikten çekim yaparken, teknolojimizin kontrol noktalarını kullanmadan 6-8 cm'lik üç boyutlu bir model oluşturmanın doğruluğunu sağladığını güvenle doğrulayabiliriz !!!
Test için, model oluşturmanın doğruluğunu değerlendirmek için kullanılan, zemin kontrol noktalarının ölçüldüğü, zeminde iyi tanınan bir poligon seçtik. 80 metre yükseklikten çift bindirmeli rotalar ile uçuşlar gerçekleştirdik.
Topodrone ekibi tarafından modifiye edilen DJI Mavic Pro PPK quadrocopter'in avantajları:
boyutlar ve katlama tasarımı. Katlandığında avucunuzun içine sığdırmanıza ve uzun süreli taşıma için güvenli bir şekilde sırt çantasına göndermenize, hatta özel bir çantadaki bel kemerine sabitlemenize izin verir;
7 kilometre rekor olan uçuş menzili. Bu mesafede, quadcopter, yükseltilmiş bir veri aktarım kanalı yoluyla ekipmandan bir sinyal almaya devam eder;dahili pil, tek şarj 27 dakikaya kadar uçuş sağlar;
gelişmiş engel tespit sistemi. Quadcopter, dağ yamaçları veya merdivenler gibi eğimli nesnelerin önüne otomatik olarak tırmanabilir, paletli hareketli nesnenin ardından yavaşça yükselebilir ve düşebilir. Toplamda, tasarım 2 sonar ve aynı anda çalışan 5 kamera içerir.
ek bir jeodezik GNSS alıcısı (GPS / QZSS L1, GLONASS G1, BeiDou B1, Galileo E1, SBAS), fotoğraflama merkezlerinin koordinatlarını santimetre hassasiyetinde belirlemenizi ve yer kontrol noktalarını kullanmadan fotogrametrik işlem yapmanızı sağlar. Aynı zamanda, verilerin detayı ve doğruluğu, havadan lazer taramanın malzemelerine karşılık gelir ve modern teknolojiler, yalnızca ayrıntılı üç boyutlu modellerin oluşturulmasına değil, aynı zamanda nokta bulutlarının sınıflandırılmasına, binaların ve yapıların, bitki örtüsünün ve dünyanın yüzey.Dronun nispeten düşük maliyeti ve kullanım kolaylığı, ulusal ekonominin çeşitli sektörlerinde kullanım olanaklarını genişletir.
Topodrone tarafından güncellenen jeodezik drone DJI Mavic Pro, yukarıdaki tüm avantajlara ve teknolojik yeniliklere sahip, insansız hava araçları yönünde yeni bir trend yaratıyor ve her ölçümcünün, maden araştırmacısının, kadastro mühendisinin temelde vazgeçilmez bir cihaz olmasını sağlıyor. , arkeolog veya jeolog yakın gelecekte sizinle birlikte giyecek.
