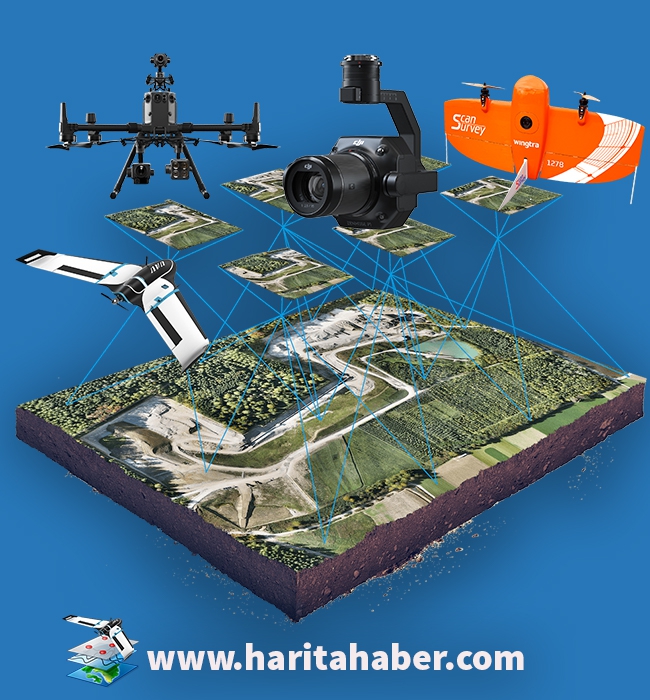

PPK ve RTK Drone Karşılaştırması: Hangisi Daha İyi? Güvenilirlik mi, Anlık Veri mi?

Dronla haritalama ve ölçme sektöründe santimetre (inç altı) düzeyinde mutlak doğruluk artık bir lüks değil, bir standart haline geldi. Bu hassasiyete ulaşmanın anahtarı ise Yer Kontrol Noktalarına (GCP) olan ihtiyacı ortadan kaldıran PPK (Post-Process Kinematic) ve RTK (Real-Time Kinematic) teknolojileridir. Her ikisi de GNSS verilerini düzelterek yüksek doğruluk sağlasa da, aralarındaki temel fark "ne zaman" ve "nasıl" çalıştıklarıdır. Peki, projeleriniz için hangisi daha iyi: RTK'nın anlık düzeltmesi mi, yoksa PPK'nın sarsılmaz güvenilirliği mi?

Hava araştırmalarında karşılaşılan sinyal kesintileri, engeller ve telemetri menzili gibi zorluklar göz önüne alındığında, bu iki yöntem arasındaki farkı anlamak, size hem sahada zaman kazandırabilir hem de proje maliyetlerini ciddi ölçüde azaltabilir.

RTK Drone Nedir ve Nasıl Çalışır?

RTK, "Gerçek Zamanlı Kinematik" anlamına gelir. Adından da anlaşılacağı gibi, RTK özellikli bir drone, verileri uçuş esnasında, anlık olarak düzeltir.

Bu sistemi çalıştırmak için dört adet kesintisiz iletişim hattına ihtiyaç vardır:

Uydular ile Drone
Uydular ile GNSS Baz İstasyonu (veya CORS/VRS ağı)
GNSS Baz İstasyonu ile Drone Yer İstasyonu (Pilot Kumandası)
Drone Yer İstasyonu ile Drone (Telemetri bağlantısı)

Yer istasyonu, uydulardan aldığı ham veriyi (hatalı olabilir) ve GNSS baz istasyonundan (Emlid Reach RS2 gibi) veya CORS ağından gelen düzeltme verisini alır. Bu iki veriyi birleştirir ve telemetri bağlantısı üzerinden drone'a gönderir. Drone, bu düzeltilmiş konumu doğrudan fotoğrafların EXIF verisine yazar.

RTK: Artıları ve Eksileri

Artıları (+):

Uçuş biter bitmez düzeltilmiş, yüksek doğrulukta veri hazırdır.

Dronun gerçek zamanlı, santimetre hassasiyetindeki konumunu gösterir.

Eğer tüm bağlantılar görev boyunca sabit kalırsa GCP ihtiyacını ortadan kaldırır.

Eksileri (-):

En Büyük Zayıflık: Görevin başarısı, 4 farklı ve hassas bağlantıya (özellikle telemetriye) bağlıdır. Arızaya çok yatkındır.

Veri Kaybı Riski: Drone ile yer istasyonu arasındaki telemetri bağlantısında yaşanacak kısa süreli bir kesinti bile (ağaç, tepe veya menzil dışı nedeniyle), o bölgedeki tüm düzeltme verisinin kaybedilmesine neden olur. Düzeltme kaybolduğunda, doğruluk anında GPS seviyesine (metrelerce hata) düşer.

Kilitlenme Süresi: Bağlantı koptuktan sonra yeniden "kilitlenmek" zaman alır ve bu sırada veri kaybı devam eder.

Menzil Sınırlaması: Uçuşlar, telemetri bağlantısının (genellikle birkaç km) gücüyle sınırlıdır. EVLOS (Genişletilmiş Görüş Hattı) veya BVLOS (Görüş Hattı Ötesi) görevler neredeyse imkansızdır.

Uçuş sonrası düzeltme şansı yoktur.

PPK Drone Nedir ve Nasıl Çalışır?

PPK, "Sonradan İşlemeli Kinematik" anlamına gelir. PPK drone'lar, RTK'nın aksine, uçuş sırasında herhangi bir düzeltme verisi alıp vermeye ihtiyaç duymazlar.

Bu sistemin çalışması çok daha basittir:

Drone: Uçuş boyunca uydulardan gelen ham GNSS verilerini (zaman damgalı) kendi üzerine kaydeder.
Baz İstasyonu: Aynı anda, yerdeki sabit bir GNSS alıcısı (Emlid Reach RS2 veya bir CORS istasyonu) da uydulardan gelen ham GNSS verilerini (zaman damgalı) kaydeder.

Uçuş tamamlandıktan sonra, drone'dan alınan ham veri dosyası (olay işaretleri) ile baz istasyonundan alınan ham veri dosyası, WingtraHub gibi özel bir yazılıma yüklenir. Yazılım, bu iki dosyayı "sonradan işleyerek" karşılaştırır, uydu sinyal hatalarını düzeltir ve her bir fotoğrafın konumunu santimetre hassasiyetine getirir.

PPK: Artıları ve Eksileri

Artıları (+):

En Büyük Güç (Güvenilirlik): Telemetri bağlantısına veya drone ile baz istasyonu arasında kesintisiz bir veri akışına ihtiyaç duymaz.

Basit Kurulum: Sadece drone ve baz istasyonunun uyduları görmesi yeterlidir. Sahada karmaşık bağlantılarla uğraşmanıza gerek kalmaz.

Sıfır Veri Kaybı: Uçuş sırasında telemetri bağlantısı saniyelerce, hatta dakikalarca kopsa bile, drone ve baz istasyonu ham veriyi kaydetmeye devam ettiği için hiçbir veri kaybı yaşanmaz.

Sınırsız Menzil: Görevler telemetri menzili ile kısıtlı değildir. EVLOS ve BVLOS uçuşlar için mükemmeldir.

Daha Yüksek Doğruluk Potansiyeli: Veriler sonradan işlendiği için, yazılım daha sağlam bir hesaplama yapabilir (ileri ve geri işlem).

GCP ihtiyacını tamamen ortadan kaldırır.

Eksileri (-):

Veri, uçuştan hemen sonra değil, kısa bir son işlem adımı (genellikle 5-15 dakika) sonrasında hazır olur.

Karar: Neden PPK Daha Güvenilir Bir Seçenek Olarak Öne Çıkıyor?

Metinde de vurgulandığı gibi (örneğin WingtraOne PPK drone'lar), RTK'nın "anlık veri" vaadi kulağa hoş gelse de, pratik saha koşullarında bu vaat kırılgandır.

PPK'nın tercih edilmesinin ana nedeni GÜVENİLİRLİKTİR.

RTK ile yapılan bir uçuşta, telemetri bağlantısının %5'lik bir kesintiye uğraması, o görevin %5'inin çöp olması anlamına gelir. Bu durum, ya veri setinizde doğruluğu metrelerle ifade edilen büyük boşluklara ya da tüm uçuşu yeniden yapma zorunluluğuna yol açar.

PPK ise "veriyi önce güvenle topla, sonra ofiste işle" mantığıyla çalışır. PPK'nın gerektirdiği 10-15 dakikalık ek işlem süresi, RTK'daki bağlantı hatası riski nedeniyle tüm uçuşu yeniden yapmak için harcanacak saatlere (ve maliyete) kıyasla çok daha verimlidir.

Çoğu üst düzey sistem, PPK'yı ana yöntem olarak kullanırken, RTK'yı "başarısız olursa PPK'ya dönerim" diye bir yedek olarak sunar. Bu da PPK'nın sahadaki üstünlüğünü kanıtlar niteliktedir.

Pazardaki Esnek Çözümler: Emlid Reach RS2 ile RTK ve PPK Bir Arada

Bu iki teknoloji arasındaki çizgiler, Emlid Reach RS2 gibi modern baz istasyonları sayesinde giderek inceliyor. Reach RS2, hem RTK hem de PPK iş akışlarını destekleyen çok bantlı (L1/L2/L5) bir GNSS alıcısıdır.

DJI Phantom 4 RTK ile Kullanımı: DJI Phantom 4 RTK gibi popüler RTK drone'lar için Reach RS2, mükemmel bir baz istasyonu görevi görür.

RS2, dahili 3.5G modemi sayesinde bir internet bağlantısına (telefon hotspot'una ihtiyaç duymadan) bağlanarak NTRIP üzerinden düzeltme alabilir.
Bu düzeltmeyi Emlid Caster veya başka bir NTRIP servisi üzerinden internet aracılığıyla DJI kontrolcüsüne yayınlayabilir.
Bu sayede, Phantom 4 RTK anlık olarak düzeltme alır ve RTK modunda çalışır.

PPK Modunda Kullanımı: Reach RS2 aynı zamanda ham RINEX verilerini 16 GB'lık dahili hafızasına kaydedebilir. Bu sayede, RTK bağlantısına güvenmeyen veya PPK drone (WingtraOne gibi) kullanan profesyoneller için güvenilir bir PPK baz istasyonu olarak da görev yapar.

Reach RS2'nin Öne Çıkan Özellikleri:

Çok Bantlı: GPS, GLONASS, BeiDou, Galileo ve QZSS uydularını izler.
Uzun Pil Ömrü: 3.5G gezici olarak 16 saat, veri kaydederken (PPK) 22 saate kadar otonom çalışma.
Dahili 3.5G Modem: Bağımsız NTRIP erişimi sağlar.
LoRa Radyo: İnternetin olmadığı yerlerde 8 km'ye kadar düzeltme yayını yapar.
PPP Desteği: Ham RINEX verilerini PPP servislerinde işleyerek dünyanın herhangi bir yerinde baz istasyonsuz santimetre doğruluğu elde etme imkanı sunar.
