2021-2026 Küresel piyasa pazarında Heliceo markası ön plana çıktı. Fransız fotogrametri ve haritalama şirketi Heliceo firması küresel piyasa araştırmalarında ilk sıraya girerek adından söz ettirmeye başladı. Haritalama sektöründe hemen hemen her kullanıcıya hitap eden Fransız Heliceo haritalama şirketi yeni ürünleri ile müşteri portföyünü bir adım öne geçirmiş bulunuyor.Firma Drone fotogrametrisi, Karasal Fotogrametri araçları, iş uygulamaları, Batimetri, Drone ile Lasermetry, Geomatik alanda pek çok ürün portföyü ile biliniyor.
Rapor , COVID 19 genel dünya ekonomisini büyük ölçüde etkilediğinden, mevcut piyasa senaryosunu göz önünde bulundurarak Küresel Araştırma Sistemi Pazarının yüksek kaliteli ve doğru analizini sunmaya çalışıyor . Aynı zamanda rekabetçi istihbarat, teknolojik riskler ve ilerlemeler ve diğer önemli konulara odaklanır. Dikkatlice şekillendirilmiş pazar bilgisi, piyasa katılımcılarının küresel Ölçme Sistemi pazarındaki en önemli gelişmeleri anlamalarına olanak tanır. Dünya ekonomisinin COVID 19 nedeniyle büyük etkisi olduğundan, bu önemli fırsatların yanı sıra piyasayı küresel olarak etkileyebilecek tehditlerin anlaşılmasına yardımcı olur. Araştırma çalışması ayrıca derin coğrafi analiz sağlar.
Derinlemesine bir analizle Başlıca Piyasa Oyuncuları:
Heliceo Hi-Target Surveying Instrument Co. Ltd Ti Asahi Co. Ltd. RIEGL LMS South Group Topcon Trimble Hexagon(Leica) Amberg Technologies Aerosense Inc.
Heliceo Firması Hakkında
Eşsiz bir bilgi birikimine sahip olan Hélicéo, profesyoneller için hassas ölçümler yapan bir drone üreticisidir. Hélicéo, yenilikçi ölçüm araçları tasarlayan, üreten ve dağıtan bir drone üreticisidir. Bunlar haritacılara ve topografyacılara adanmıştır. Jeomatik alanında uzmanlaşan şirket, bu nedenle coğrafi referanslı 3B haritalamaya olanak tanıyan küresel hava, kara ve su fotogrametri çözümleri sunmaktadır.

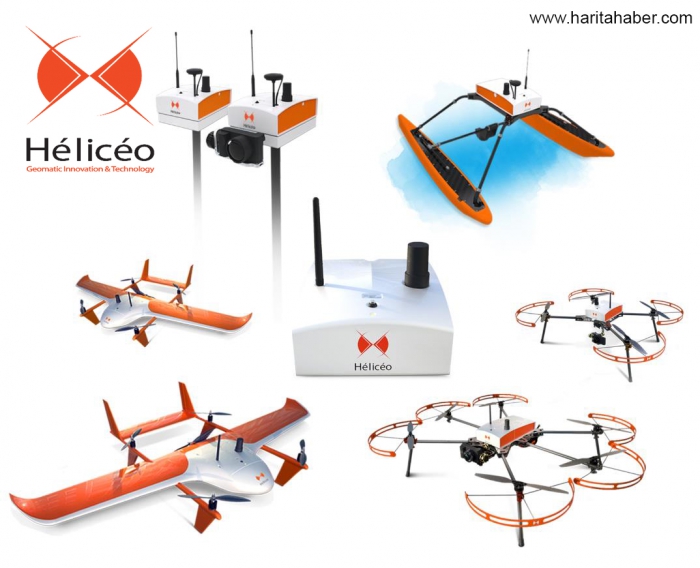

Tamamen otomatik olan Hélicéo'nun ürünleri, uçak, çoklu rotor ve batimetrik dronların yanı sıra karasal fotogrametri çözümlerinden oluşur. Tüm bu ürünler , dünyada benzersiz olan DroneBox teknolojisini kullanarak çalışır : tüm Hélicéo ürünlerine uyum sağlayan ve malzeme yatırımını azaltan modüler bir "Tak ve Çalıştır" teknolojik kalp. Hélicéo ayrıca, topografik verilerin işlenmesi için gerekli fotogrametrik pakete çevrimiçi hizmetler, hizmetler, eğitim ve anahtar teslimi erişim sunmaktadır. Drone fotogrametrisi Drone fotogrametrisi ile, planları, ölçümleri ve hesaplamaları (uzunluklar, alanlar, hacimler) gerçekleştirmek için bir alanı 3D olarak modellemek artık mümkün. Bu nedenle, çok yüksek çözünürlüklü hassas kartografik fotogrametriye erişebilirsiniz .
Bu gelişme, bu nedenle ölçüm, teknik inceleme ve araştırma sektörleri ( haritacılar, topograflar, arkeologlar, inşaat zanaatkârları, mimarlar, haritacılar, sanayiciler vb.) İçin yeni fırsatlar sunmaktadır . Aynı zamanda drone operatörlerinin müşterilerine katma değeri yüksek, yenilikçi bir hizmet sunmalarına olanak tanır .
Fox ve Foxy serileri, çok çeşitli fotogrametri görevlerine erişmenizi sağlar . Fox4 / SuperFox6 çok rotorlu drone ile 10 hektarlık bir alanda hassas ölçümden, Fusion / FoxyPro uçak insansız hava aracıyla 100 hektarlık bir alanda büyük ölçekli bir araştırmaya kadar. Ek olarak, DroneBox ile elde edilen veriler doğrudan coğrafi olarak referanslandırılır, bu da neredeyse otomatik işlemeye izin verir ve operatörün yere nokta yerleştirme zorunluluğunu ortadan kaldırır.
Karasal fotogrametri araçları Karasal fotogrametri, karasal malzemeler kullanılarak fotogrametrik yöntemlerin uygulanmasıdır. Yönetmelikler, özellikle kentsel alanlarda drone hırsızlığına izin vermediğinde, bu araçların kullanımı çok alakalı olabilir. Bu yöntem, erişilemeyen yüzeyler hakkında ek görüntüler ve veriler sağlamak için bir drone incelemesine ek olarak ilginçtir .
Bu nedenle Hélicéo, DroneBox RTK teknolojisiyle uyumlu drone ürünlerini tamamlayan karasal fotogrametri araçları geliştirdi . Drone'larımızda olduğu gibi , ölçümlerinizde santimetre düzeyinde hassasiyetten faydalanırsınız .
Hélicéo karasal fotogrametri araçları, şehir binalarının araştırmaları, sokak gövdeleri veya cephelerin araştırmaları, tarihi anıtlar, mimari eserler, heykeller ve her tür boyuttaki heykeller için uygundur. Bu araçlar hızlı ve öğrenmesi kolaydır . Yerden fotogrametri görevleri yapmak kolaylaşıyor .
Şu anda, karasal fotogrametri beklentilerinizi karşılayan bir araç olan FoxyWalk'u keşfedin.
Mobil haritalama için FoxyWalk Kolay karasal fotogrametri;FoxyWalk, yaya modunda karasal fotogrametri için profesyonel bir edinim platformudur. Haritacılar, Topograflar, Mimarlar, Arkeologlar hedefleniyor. Gökyüzünden ulaşılamayan görüntüleri (cepheler, iç mekanlar, tonozlar vb.) Üretmeyi ve bunları 3D olarak modellemeyi mümkün kılar.
İş drone uygulamaları Görevlerinizi gerçekleştirmek için drone uygulamalarını kullanın. Arazi, hava veya batimetrik etüt sayesinde bir yerin topografyasının planlarını oluşturabilirsiniz. Bir kanton, bir komün, bir köy, bir şehir veya tarım alanı, bir vadi, bir taş ocağı, bir açık ocak olabileceği gibi, doğal veya yapay detayları ile bir su yolu, göl, lagün de olabilir. Haritacı veya topograf, bu planları topografik ölçüm cihazlarını kullanarak yapar: elektronik takometreler, 3D tarayıcılar ve GPS.
Hélicéo, çok rotorlu hava dronları veya dikey kalkış uçakları ve aynı zamanda tam otomatik su uçakları aracılığıyla bu anketlere izin veren bir dizi yenilikçi ürün sunuyor. Şirket ayrıca kentsel veya teknik araştırmalar için karasal fotogrametri cihazları tasarlamaktadır.
Karasal fotogrametri görevi Arazi etüdü, kesinlik ve önemli detaylar sağlayan bir tekniktir. Bu nedenle, tip atamalarına ideal yanıttır: cephe etüdü, endüstriyel inceleme, iç inceleme, hacim veya kübik hesaplama, bayındırlık çalışmaları incelemesi, vb.
Aslında bu teknik, sınırlı bir bölgede çok hassas ölçümler yapmayı mümkün kılabilir. Bu nedenle nesnelerin, cephelerin, koridorların, tavanların, tonozların vb. 3B modellemesi için kullanılabilir. Ayrıca bir havadan veya mobil göreve ek olarak çok kullanışlıdır.
Foxywalk karasal fotogrametrifoxyrun karasal fotogrametri
Hélicéo sunmaktadır FoxyWalk : fotogrametrik toplama platformu, hafif ve kolay kullanımı ile. Bu, çok çeşitli alanlarda açık ve kapalı karasal görevleri gerçekleştirmenize olanak tanır. GNSS RTK modundaki görüntü araştırması sayesinde, kullanıcı çok çeşitli kara görevlerini santimetre hassasiyetle gerçekleştirebilir.
Drone ile hava görevleri Hélicéo hava platformları, bir bölge için küresel bir vizyon üretir. Hélicéo tarafından tasarlanan Sivil ve profesyonel uçakları bu nedenle de profesyonellere arazi ölçümlerine hassasiyet getirmek mümkün kılar Geomatikte , topografya, mimari ve imar.
Yerleşik fotogrametrik kamera sayesinde bir alanı 3D olarak modellemek mümkündür. Daha sonra uzunlukların, alanların, hacimlerin ölçümlerini yapabilir ve bu nedenle hassas bir harita oluşturabilirsiniz.
Aslında, çok motorlu dronlar ve dikey kalkış uçakları, çok çeşitli görevleri gerçekleştirmeyi mümkün kılar. Bir ile 10ha bir alan üzerinde kesin ölçümler itibaren fox4 veya SuperFox6 bir ile 100ha bir alan üzerinde geniş çaplı bir araştırmaya Fusion . Sayesinde DroneBox RTK ve HASK yazılımı Hélicéo tarafından geliştirilen, edinilen havadan veriler gerçek zamanlı olarak Coğrafi başvuruya edilir. Bu nedenle bu, yarı otomatik işleme izin verir ve operatörün yere kontrol noktaları yerleştirme zorunluluğunu ortadan kaldırır.
Drone uygulamaları ve iç mekan incelemeleri İç mekan araştırması, bir binanın geometrisini kesin bir anda temsil eden bir belge oluşturmak için çok sayıda ölçüm gerçekleştirmeyi içerir. Birden fazla hedef vardır: endüstriyel, halka açık (spor salonları, sergi salonları), tarihi binalar (müzeler, kaleler, kiliseler), arkeolojik alanlar vb.
Bir binanın modellenmesi, bir yapının zamansal gelişimini belgeleyen ve izleyen planların, modellerin, termal dengelerin üretilmesine izin verir. Bu, daha iyi bina yönetimi için en büyük zorluklardan biridir. Son olarak, yapıların iyi bilinmesi, tahliye planları ve hatta müdahale planları oluşturmayı mümkün kılar.
Taş ocağı veya yüzey madeni: Taş ocağı veya açık ocak madeni, taş, kum veya çeşitli metalik veya karbonlu mineraller gibi inşaat malzemelerinin çıkarıldığı bir yerdir. Ayrıca, aşağıdakileri içeren eksiksiz bir endüstriyel kurulum da vardır: bir çıkarma yeri ve çıkarılan kayayı işlemek için kullanılan makineler ("çok yönlü" malzeme, yani sınıflandırılmamış), hangarlar, kaya bloklarının kesildiği atölyeler ve kes. Dipçik okumaları veya budama cepheleri almak operatör için özellikle tehlikelidir: heyelan riski, takılma ve özellikle zaman alıcı. Drone anketi çok verimlidir ve daha kapsamlı anketlere izin verir. Fox6 ocaklarından kadar 100 Ha ya yönelik FoxySlim VTOL veFoxyPro VTOL ötesinde. FoxyWalk hisseleri ölçen ve yüz liftings gerçekleştirebilir. FoxBathy sualtı stokları veya alıkoyma havzalarının kaldırma sağlar. Set, DroneBox RTK uyumludur .
Akıllı şehir ve drone: Şehir planlaması hem bir disiplin alanı hem de kentsel fenomen, kentleşme eylemi ve şehir ve bölgelerinin organizasyonunu kapsayan profesyonel bir alandır. Bölgeyi geliştirmek, hoş halka açık yerler yaratmak, bisiklet yolları oluşturmak ... şehir planlaması, bizi çevreleyen her şeyi günlük olarak şekillendirmede gerçek bir bilgi birikimidir. Kendisini daha iyi planlamasına ve böylece daha iyi bir kullanım uyumu için projeler oluşturmasına izin vermek için, şehir planlamacısının çalışma yerinin mevcut durumunu bilmesi gerekir. Fox4 veya Fox 6 (yürürlükteki düzenlemelere uygun olarak) gibi bir hava araştırma dronu üzerinden uçmaktan veya bir arazi inceleme dronunu kullanmaktan daha basit ne olabilir ?Yarım günden daha kısa bir sürede şehir planlamacısının çalışma alanlarının tam ve güncel haritalarına erişmesine izin verecek olan FoxyWalk . Daima DroneBox RTK'nın santimetrik hassasiyetiyle.
Tarım ve drone: Genellikle sürülmüş, nadasa bırakılmış veya ekili geniş bir alandır. Tarla, bitkilerin doğduğu bir alandır. Geniş alanı nedeniyle, onu karadan incelemek genellikle uzun zaman alır. Hava dronu, özerkliği ve hızı sayesinde, Çiftçilerin ve Sörveyörlerin bu ankette zamandan tasarruf etmelerini sağlar. Bu uygulama için gerekli sensörler çeşitlidir. Görünür spektrumdaki görüntüleri işleyen Dijital Kamera (APN). Multispektral veya hiperspektral sensörler, görüntüleri belirli frekans bantlarında analiz etmek için kullanışlıdır. Termal sensör, örneğin su geriliminin tespiti için de yararlıdır. FoxyProTarımsal alanın farklı frekans bantlarında okunmasını ve analiz edilmesini tek bir görevde garanti eden farklı tipteki sensörleri aynı anda taşıyabilir. Birlikteliği DroneBox RTK ve FoxyPro veya FoxySlim yere bir işaret koymadan, görüntü ve bu şekilde üretilen planları, santimetre düzeyinde hassas getirir.
Yapının teknik muayenesi Yapıların izlenmesi ve bakımı için teknik inceleme, kullanıcıların güvenliğini sağlamaya yöneliktir. Bugün bunlar esasen "görünürde" gerçekleştiriliyor. Yapıların tipolojisi, genellikle bu denetimleri maliyetli hale getirir. Ayrıca, ulaşılması zor alanlarda yapılan denetimler sırasında işçilerin güvenliğinin sağlanmasını ister.
Müdahalelerin çoğu kaportalar, iskele, yürüyüş yolları veya halatlar aracılığıyla gerçekleştirilir. Bu ekipman pahalıdır ve operatörler için sıfır olmayan bir kullanım riski içerir. Bu denetim operasyonları için sivil insansız hava araçlarının kullanılması, maliyetlerde, çalışma süresinde ve insan riskinde bir azalmaya yol açar. Ek olarak, toplanan verilerin kalitesi (kesinlik, hacim, geçicilik) daha iyidir.
Yapıların durumunun sayısallaştırılması, verilerin izlenmesini ve kullanılmasını iyileştirir. Örneğin bir köprünün görsel olarak incelenmesinde, iple erişim ekibi bir drone'dan iki ila üç kat daha uzun sürebilir. Ayrıca, belirli alanlara erişemeyecek.
Fransız fotogrametri ve haritalama şirketi , fotogrametrinin tüm dalları üzerine başarılı ürünler üretmiş olup, cm hassasiyetinde süper projelere imza atan cihazları piyasaya sunmuştur.
Birçok uygulama Muayene ve teşhis müdahalesi gerektiren altyapılar çok geniş bir uygulama yelpazesini kapsar:
Demiryolu hatları Tüneller Köprüler, viyadükler, barajlar ... İstinat duvarları Ağ geçitleri "Petrol ve gaz" sanayi siteleri Çoğu yapı için izleme, 2B'de kusurların ve çatlakların gözlemlenmesine dayanır. Bu, anlık görüntüler veya videolar kullanılarak yapılabilir. Bazen 2D yeterli değildir ve analiz, deformasyonların 3D olarak gözlemlenmesine dayanır.
Drone ile farklı ölçüm ve 3D modelleme yöntemleri, bu değişikliklerin zaman içinde dinamik ve otomatik olarak izlenmesini sağlar: fotogrametri ve lazergrametri. Tüm bu görevler için Fox4 , SuperFox6 veya Fo xyWalk sahanın beklentilerini karşılıyor.
Doğal risk bölgesi Doğal afetler (seller, depremler, heyelanlar) düzenli olarak altyapı ve binalarda önemli hasara neden olur. Bununla birlikte, afet kurbanlarını kurtarmak ve müdahalelere / onarımlara hazırlanmak için, her sitenin erişimlerini ve durumunu mükemmel bir şekilde bilmek önemlidir.
DroneBox RTK ile donatılmış Hélicéo drone'lar , gerçek zamanlı olarak coğrafi referanslı 3B planlar ve modeller üretmek için kullanılabilir. Bu nedenle, hassas haritalama sağlarlar ve operatör güvenliğini garanti ederler. Ayrıca felaketten sonra çok hızlı tepki süresine sahip bir bölgenin haritasını çıkarmayı mümkün kılar. Kullanıcı, etkilenen alan hakkında kesin bir görüş elde eder ve bu nedenle, yardım çalışmalarını, onarımları yönetebilir, hasarın boyutunu tahmin edebilir. Depremler gibi "uzun menzilli" siteler için Fusion VTOL çok etkili bir araçtır.
Drone ile batimetri Batimetri: deniz tabanının anket ölçümü Batimetriyi derin deniz, lagünler ve hatta nehirleri incelemek için kullanılan bir bilim dalıdır. Bir su kütlesinin su altı topografyasını çok yüksek hassasiyetle belirlemeyi mümkün kılar. Yüzey veya su altı seyrüseferini, su altı stokları veya siltasyon seviyelerinin ölçümlerini, nehir yatağı incelemelerini ve aynı zamanda taş ocakları dünyasını güvence altına almaya yönelik araştırmalar yapmak için kullanılır. Batimetri bu nedenle birçok uygulamada kullanılabilir. Deniz tabanını keşfetmek ve keşif misyonları oluşturmak için de çok kullanışlıdır.
Su derinliğinin 3 boyutlu haritalanması Batimetrik ölçümler sayesinde, bir deniz yatağının konfigürasyonunu 3 boyutlu olarak temsil eden dijital modeller oluşturmak mümkündür. Toplanan verilerin işlenmesi yoluyla, okyanus veya kara hendekleri gibi su altı kabartmalarını tespit etmek mümkündür. Batimetrik araştırmalar sırasında bir drone kullanılması birçok avantaj sağlar. Her şeyden önce bu, görevin maliyetini önemli ölçüde azaltır, aynı zamanda ona ayrılan zamanı ve sahadaki personel sayısını da azaltır. Ek olarak, bir ekosounder, bir eylemsizlik birimi ve bir RTK GPS ile donatılmış su dronu gerçek zamanlı olarak izlenebilir. Operatörler bu nedenle bankadan hareket ederek daha az risk alır.
Batimetri nasıl çalışır? Batimetri teknolojisi, SONAR (Ses, Navigasyon ve Aralık) olarak da adlandırılan bir ekosounder ile çalışır. Alttan veya süspansiyon halindeki herhangi bir elemandan yansıyan veya dibe yerleştirilen (balık, kaya, yosun vb.) Akustik sinyalin seyahat süresini ölçebilen mesafe ölçme aracıdır. Bu cihaz iki bölümden oluşmaktadır: - Birincisi, yüzeyin altında bulunan dönüştürücü veya prob vardır. Elektrik sinyallerini ses dalgalarına çeviren ve tersini yapan bir cihazdır. Bu nedenle, herhangi bir zamanda alıcı modundan verici moduna geçebilir. - İkinci kısım, dönüştürücüden gelen elektriksel impulsları alan ve bunları görüntülerle operatöre ileten iskandil veya yankılı çözücü adı verilen bir kutudur.
Bu nedenle ultrason, dönüştürücü tarafından dibe vurmak için yayılacaktır. Dalga bir engele çarptığında, sondaya geri döner ve bir elektrik sinyaline dönüşür. Bilgi daha sonra, dalganın hızından engele olan mesafeyi ve dibe ulaşmak için geçen süreyi hesaplayabilecek olan sirene gönderilir. Bu nedenle dönüştürücü, cihazın merkez parçalarından biridir. Açı veya frekans gibi çeşitli kriterlere ve aynı zamanda kompozisyon veya güç bakımından farklılık gösteren birkaç türü vardır.
Tek ışınlı yankılanıcı Her şeyden önce, aşağıdakileri içeren tek huzmeli yankılı çözücüler kategorisi vardır: • Tek frekanslı yankılayıcı: belirli bir x, y, z noktası için bir derinlik verilmesine izin verir. • İki frekanslı ekosounder: belirli bir x, y, z noktası için iki derinlik verir (tortu birikintisi ve su kütlesinin tabanı).
Çok ışınlı ekosounder İkinci olarak, su kütlesinin derinliğinin çok sayıda nokta için daha hassas bir şekilde verilmesine izin veren çok frekanslı yankılanıcıya sahip çok ışınlı yankılı çözücüler kategorisi vardır.
Bu nedenle, göreve bağlı olarak uygulanacak en uygun yöntemi seçmek gerekir. Aynı zamanda müşteriye ve su kütlesinin özelliklerine de bağlıdır.
Drone ile Lasergrammetry Lasergrammetry: sanal bir 3B oluşturma süreci Lazer tarama 3 boyutlu topografik araştırma modudur. Lazer tarayıcı veya LiDAR olarak da adlandırılan bir tarama telemetre cihazı kullanılarak hassas ölçümlerin yapılmasına izin verir. Bu teknoloji, büyük karmaşık sahnelerin 3B verilerinin alınmasını ve mesafelerin ve açıların doğrudan kullanılmasını sağlar. Lasergrammetry, gerçek zamanlı tasarruf sağladığından ve gerçek işleme hassasiyetiyle yeni sonuç perspektifleri sunduğundan, topografik dünyada gerçek bir teknolojik evrimdir.
Lazergrametri nasıl çalışır? Lasergrammetry, lazer tipi bir sensör kullanır ve ekolokasyon prensibine dayanır. Sensör, dalganın emisyonu ile alımı arasındaki süreyi ölçer. Bu, kaynak ile hedef arasındaki mesafenin hesaplanmasını mümkün kılar. Daha sonra lazerin yayılma açısını bilerek, noktaların konumunu hesaplamak mümkündür. Her noktanın konumu sayesinde hassas ölçümler yapılabilmektedir.
LiDAR: lazer uzaktan algılama " LiDAR " kısaltması, "Işık algılama ve aralık" veya "Lazer algılama ve aralık" anlamına gelir. Bu yenilikçi teknoloji, bir lazer ışınının özelliklerinin analizine dayanmaktadır. Darbe lazeri adı verilen bir lazer kullanarak, bir A noktası ile bir B noktası arasındaki mesafe, darbenin emisyonu ile yansıyan darbenin tespiti arasında geçen süre hesaplanarak ölçülür. Bugün LiDAR , topografik araştırmalar için bir drone'da olabilir. Bu, x, y ve z konumunu birkaç santimetreye kadar belirleyen bir GNSS alıcısının ve ayrıca her bir nokta için dronun kesin yönünü ölçmek için bir eylemsizlik biriminin veya IMU'nun (Atalet Ölçüm Birimi) entegrasyonunu içerir. .
Bazı uygulamalarda fotogrametri uygun değildir ve lazergrametri kullanımını gerektirir. Bu, örneğin çelik veya beton gibi pürüzsüz ve homojen yüzeyler için olduğu kadar bitki örtüsü veya tel ağlar gibi karmaşık geometriler için de geçerlidir. Lazergrametri hassas tarım, orman yönetimi, elektrik hattı etüdü, denetim, bakım, inşaat ve hatta altyapı izleme gibi birçok alanda kullanılabilir. Bu uzaktan ölçüm tekniği, bir sahanın kalitesini kontrol etmeyi ve aynı zamanda LiDAR teknolojisi ile donatılmış bir drone kullanarak gerçek zamanlı olarak haritalayarak hasarını değerlendirmeyi mümkün kılar.
Lazergrametrinin avantajları Lasergrammetry, topografik araştırmalar gerçekleştirmede çok sayıda avantaj sunan bir teknolojidir. Hepsinden önemlisi, operatöre önemli ölçüde zaman kazandırırken işin güvenliğini ve verimliliğini garanti eder. Hızlı gerçek zamanlı veri toplama, LiDAR'ın özelliğidir. Bu nedenle, geniş alanları çok hızlı bir şekilde haritalamayı mümkün kılar. Aslında, LiDAR ile donatılmış bir drone saniyede 300.000 noktaya kadar kayıt yapabilir ve aynı ışın için birkaç eko toplayabilir. Böylece LiDAR, bitki örtüsünün yoğunluğuna rağmen DEM (dijital arazi modeli) oluşturmayı mümkün kılar. Ölçüm doğrudandır ve sonradan işleme gerektirmez. Aynı zamanda yüksek santimetrelik bir hassasiyetten yararlanmaya da olanak sağlar.
Geomatik Geomatik, bölgeyi, kaynaklarını veya coğrafi bir konuma sahip herhangi bir nesneyi veya olguyu tanımlayan dijital verilerin üretimi ve işlenmesi için gerekli tüm bilgi ve teknolojileri tutarlı bir şekilde bir araya getirir.
Kökleri, Dünya anlamına gelen "Geo" ve bilgisayar biliminden veya coğrafi bilgilerin otomatik olarak işlenmesinden gelen "Mat" dır.
Jeomatik, Dünya'yı ölçmek için bilim ve teknolojiyi kullanan çeşitli ve heyecan verici bir alandır. Yeryüzündeki farklı unsurların coğrafi konumu hakkında haritalar, planlar, ölçümler ve bilgiler üretmeyi mümkün kılar: yollar, evler, nehirler vb. Aynı zamanda gezegenimizdeki insanları, araçları ve olayları çevrimiçi ve gerçek zamanlı olarak takip etmenin tüm yollarını sunar: doğal afetler, salgınlar, seller, orman yangınları, iklim değişikliği vb.
Son derece teknolojik olan jeomatik, GNSS uyduları, jeo-uzamsal veritabanları, İnternet, uydu görüntüleri, üç boyutlu arazi modelleri, havadan lazerler, yer tabanlı ölçüm cihazları vb.
Geomatik ayrıca araziyi sınırlandırmak, ülkeler arasında sınırlar oluşturmak, yolları veya ana altyapıyı konumlandırmak ve vatandaşların mülklerini korumak için de kullanılır. Hukuk ve anketler daha sonra katkıda bulunur. Nerede olduğunu, nereye gittiğini bilmek ister misin? Nereyi inşa edebilirsin, nerede yeryüzüne müdahale etmen gerekir? Yani jeomatiği kullanmalısınız. Küresel ölçekte veya en yakın milimetreye kadar, toplum için gerekli bilgileri sağlar! Geomatik, tüm sürdürülebilir kalkınmanın temelidir.
Fotogrametri Fotogrametri, fotoğraflardan ölçü alınmasını sağlayan bir tekniktir. Fotoğraf ve görüntü işleme, özel tekniklerin yanı sıra uygun ekipman ve yazılım gerektirir. Bu bölümde sunulan kavramlar, kullanılan terimler büyük ölçüde havadan atıfta bulunsa bile her türlü çekim (havadan veya karasal) için geçerlidir.
Fotogrametri nasıl çalışır? Görüntü, çevrenin düz, bozuk bir kaydıdır. Tek başına uzayın üç boyutunu elde etmeyi mümkün kılmaz. Bir modeli 3B olarak yeniden oluşturmak için en az iki görüntüye ihtiyacınız vardır. Bunlar iki farklı bakış açısından gelmeli ve kesişme yoluyla ilerlemelidir. Bu ilke, görsel sistemin işleyişine benzer. İkincisi, çevreyi iki gözümüzle rahat bir şekilde anlamamızı sağlar: bu stereovizyondur. İnsan görüşüne benzer koşullar altında alınan (bakış açıları paralel ancak uzayda kayan) iki görüntü stereoskopik bir çift oluşturarak stereoskopi ile rahatlama hissini bulmayı mümkün kılar.
Nesnenin birkaç fotoğrafta görünmesi için, aralarında bir örtüşme olması gerekir: örtüşmeden bahsediyoruz. Boylamsal örtüşme, fotoğrafların çekilmesi arasındaki zamandır. Yanal örtüşme, atış çizgileri arasındaki kısımdır. Fotogrametride kurtarma kavramı esastır. Tam bir modele (deliksiz) sahip olmayı ve sağlamlığı garanti eder. Bir drone'da önerilen kurtarma% 80 /% 60'tır. Bu,% 80 boyuna ve% 60 yanal anlamına gelir. Bu, her nesne için 12 farklı açıya sahip olmayı ve tesviye sırasında hataları en aza indirmeyi mümkün kılar.
Ardından, farklı bakış açılarından gelen bu resimlerden bir nesnenin geometrisini geri yüklüyoruz. Fotoğrafları birbiriyle ilişkilendirmek ve birleştirmek için, bu nedenle aerotriangulation (AT) kullanacağız. Rolü, "görüntü" koordinat sistemi ile "nesne" koordinat sistemi arasında bir ilişki oluşturmaktır. Bu adımın manüel bir yaklaşımı, "nesne" koordinat sistemindeki iç yönelim, göreli sonra mutlak (dayanak noktası) sayesinde yapılır. Her çekim çifti ayrı olarak işlenir.
3D modellerin, nokta bulutlarının ve ortofotografların yeniden yapılandırılması Yeni teknolojiler ve dijitalleştirme sayesinde fotoğraflar artık toplu halde tek bir blokta işleniyor. Bu, bir demet blok ayarlaması yapmayı mümkün kılar. Montaj, bir korelasyon fonksiyonunun hesaplanmasına dayanır. Yani, görüntüler yerel olarak aynı göründüğünde özel özelliklere sahip olacak bir işlev. Homolog noktaları aramak için bir algoritma (epi-polar geometri, düz çizgilere indirgeme), arama alanının küçültülmesine izin verir. Daha sonra modelin oluşturulmasına izin veren korelasyon noktalarına veya bağlantı noktalarına (Bağlantı noktaları) sahibiz.
Ek olarak, sürece giren görüntüler coğrafi etiketlenir. Bu, drone'da yerleşik olarak bulunan GPS / IMU verileri sayesinde yaklaşık koordinatlara sahip oldukları anlamına gelir. Böylece montaj kolaylaşır ve bu da önemli ölçüde zaman tasarrufu sağlar.
Sürecin sonunda 3 boyutlu modeller, nokta bulutları veya ortofotolar elde ediyoruz.
Dijital kameraların geliştirilmesi sayesinde, fotogrametri coğrafi verileri toplamak için hızlı ve hassas bir teknik haline geldi.
Karasal fotogrametri Karasal fotogrametri, yerdeki fotoğrafların çekilmesidir. Gökyüzünden izlenemeyen her şeyin (cepheler, iç mekanlar, tonozlar vb.) Bu nedenle karasal edinim yöntemleriyle işlenmesi amaçlanmıştır . Stereoskopi, fotoğrafçının basitçe hareket ettirilmesi veya iki kameranın birlikte kullanılmasıyla elde edilir. Okumayı, deformasyonları incelemeyi veya patolojileri analiz etmeyi mümkün kılar. Ayrıca boyutların veya hacimlerin belirlenmesinde de kullanılabilir. Şu anda, karasal fotogrametri uygulamaları büyük farklılıklar göstermektedir. Cepheleri restore etmek, mirası korumak (heykel, süsleme vb.), Küçük sanat eserlerini izlemek, vb. İçin kullanılabilir. Belirli hava görevleri sırasında iyi bir tamamlayıcıdır.
Hava fotogrametrisi Fotoğraflar gökten (drone, uçak, uydu vb. İle) gidiş-dönüş şeklinde çekilmiştir. Böylelikle tüm görev alanı dolmuş olur. Kaldırılacak geniş bir alan olduğunda veya erişimin bir operatör için zor veya tehlikeli olduğu durumlarda kullanılır. Uygulamaları çok ve çeşitlidir : kübatürlerin hesaplanması, çizgiler, haritacılık, mühendislik yapılarının izlenmesi, tehlikeli veya erişilemeyen alanların keşfi, endüstriler, çatılar, taş ocakları, tarım alanları ...
Coğrafi Bilgi Sistemi (CBS) CBS, coğrafi bilgileri oluşturma, dönüştürme, görüntüleme, analiz etme ve saklama yeteneğine sahip bir bilgi sistemidir. Bu, özellikle planların ve haritaların üretilmesini mümkün kılar. CBS yazılımında görüntülenebilen iki tür grafik veri vardır: tarama verileri ve vektör verileri. Raster verileri, piksel temel birim olan görüntülerdir. Bu verilerin özellikle vektörleştirme ortamı olarak kullanılması ilgi çekici olabilir. Raster görüntülerden vektör verileri oluşturmak gerçekten de mümkündür. Vektör verileri ise koordinatlara (X, Y) göre yerleştirilmiş coğrafi öğelerdir. Vektör verileri üç tür özellikten oluşur: nokta, çizgi, çokgen. Noktalar, dakik sembolleri temsil etmek için kullanılır: Fransa haritası üzerindeki şehir, bir arsa üzerinde ağaç… Çizgiler, yolları, nehirleri, demiryollarını, akışları,… Çokgenler tüm yüzey nesnelerini temsil etmek için kullanılır: bölgeler, Fransa haritası üzerindeki bölümler, belediye haritası üzerinde çizim… vektör verileri coğrafi nesneleri ayrı ayrı işler . Bu veriler esas olarak istatistiksel haritaların gerçekleştirilmesi için kullanılacaktır. Coğrafi sektörleri kişiselleştirmeyi ve onlarla nicel nitelikleri ilişkilendirmeyi mümkün kılarlar. belediye haritası üzerinde çizim ... Vektör verileri coğrafi nesneleri ayrı ayrı işler. Bu veriler esas olarak istatistiksel haritaların gerçekleştirilmesi için kullanılacaktır. Coğrafi sektörleri kişiselleştirmeyi ve onlarla niceliksel nitelikleri ilişkilendirmeyi mümkün kılarlar. belediye haritası üzerinde çizim ... Vektör verileri coğrafi nesneleri ayrı ayrı işler. Bu veriler esas olarak istatistiksel haritaların gerçekleştirilmesi için kullanılacaktır. Coğrafi sektörleri kişiselleştirmeyi ve onlarla niceliksel nitelikleri ilişkilendirmeyi mümkün kılarlar.
Neden CBS kullanıyorsunuz? Bir CBS'de, her nesneye alfasayısal bilgileri içeren bir dosya atanır. Bunlar, nesneleri tanımlayan bilgileri (isim, adres, açıklama, geçmiş, haberler vb.) Depolamak için kullanılır. Bu sayfaların içeriği, faaliyetinizin ihtiyaçlarına bağlıdır.
CBS'nin uygulama alanları, kentsel planlama (kadastro, POS, yollar, sanitasyon ağları), ulaşım (kentsel ulaşım planlaması, rota optimizasyonu), hidroloji, ormancılık (kalkınma için haritalama, tomruk tutma ve ormancılık yönetimi gibi çeşitlilik gösterdiği kadar çoktur) ), jeoloji (madencilik araştırması). CBS'nin ilgisi çok çeşitlidir: bilgilerin açık ve kesin bir şekilde depolanması, nesneler üzerindeki çok sayıda öznitelik bilgisinin yönetilmesi, fenomenlerin anlaşılması, risklerin tahmin edilmesi (simülasyonlar), hızlı haritalar oluşturulması, uzayda ve zamanda yer tespiti, sonrasında hızlı tepki verme bölge üzerinde etkisi olan olaylar, maliyetleri veya faydaları hesaplar, güzergahlar sağlar, uyarlanmış planlar sunar.
Hélicéo, her şeyden önce, bir bölgeyi tanımlamak için kullanılan farklı harita türlerini büyük bir hassasiyetle üretmek ve çizmek için uygular. Bu haritalar kentsel (sokak haritaları), topografik (bir yerin kabartmaları), kadastro (bir bölgenin arazi varlıklarına bölünmesi), ormancılık veya arazi kullanımı olabilir.
Coğrafi Bilgi Sistemi Batimetri Batimetri, su altı topografyalarını belirlemek için 3B gösterime, derinliklerin ölçülmesine ve deniz dibinin, lagünlerin ve su yollarının rahatlamasına izin veren farklı teknikler kullanır. Uygulama alanları önemlidir: taş ocaklarındaki kum çukurları veya çakıl çukurları için su altı stokunun ölçülmesi veya göllerde veya lagünlerde siltasyon seviyesinin ölçülmesi, boylamasına bir profil veya çapraz veya basitçe keşif ve keşif yoluyla nehir yatağının okunması keşfedilecek sitelerde misyon "ıslak kesim".
Yapı Bilgi Modellemesi (BIM) BIM, "yapının tüm teknik ve düzenleyici bilgilerini yoğunlaştıran dijital bir dosya" olarak tanımlanabilir. Binayı tanımlamanın devrimci bir yolu. BIM, binayı oluşturan tüm nesneleri (duvarlar, döşemeler, pencereler, kapılar, açıklıklar, merdivenler, sütunlar, kirişler, ekipman, çevre vb.) Ve özelliklerini içerir. Modelin nesnelerinin tümü uzayda konumlandırılmıştır. Teknolojik olarak, bir dizi standart, araç, metodoloji ve işbirliği platformudur. Böylelikle nesneler arasındaki birçok ilişki tanımlanabilir: duvarların birleşimi, bir duvarın bir delikten delinmesi vb.
Binada çalışan her profesyonel, müdahalesine ilişkin verileri paylaşacağı tek bir dosyaya girecektir (örneğin, Haritacılar-Uzmanlar için, dijital araçlarla işleyeceği 3 boyutlu anketlerden elde edilen veriler). Bu "dijital model" proje ilerledikçe oluşturulur, bu da ilerlemeyi ve değişiklikleri görsel olarak görmenizi sağlar. Bu nedenle, bir sitenin tüm aktörleri, maliyetler ve son tarihler konusunda gerçek zamanlı bir tahmine sahiptir. Aynı bilgileri tekrar tekrar girmek zorunda kalmaz, bu da maliyetleri ve hataları azaltır. Daha sonra 6 boyuta erişebiliriz: 3 mekansal boyut, zaman ve mali boyut ve yaşam döngüsü yönetimi boyutu.
DroneBox RTK, hassas ölçüm için çözüm Çoklu dronlarla uyumlu bir teknolojik konsantre Profesyonel hassas ölçüm sektörünün çoklu uygulama ve çoklu işletme beklentilerini karşılamak ve aynı zamanda genellikle birkaç farklı ölçüm aracının donatılmasını içeren ekonomik zorluklarla yüzleşmek için Hélicéo, DroneBox RTK teknolojisini yarattı.
Bu "Tak ve Çalıştır" çözümü, tüm Hélicéo ürün yelpazesine uyarlanabilir. Bu nedenle, yatırımınızı azaltırken ölçümlerinizi birkaç vektör ve sensörle gerçekleştirmenize olanak tanır.
Ağ Gerçek Zamanlı Kinematik (NRTK veya RTK) teknolojisi sayesinde, herhangi bir Hélicéo vektöründe bulunan DroneBox hassas ölçümler sağlayacaktır. Gerçek zamanlı uydu düzeltmeleri sayesinde, bir santimetre düzeyinde hassas ölçümler elde edebilirsiniz.
"Tak ve Çalıştır" çözümü: DroneBox RTK'nın bağlantısı, tüm Hélicéo cihazlarına uyum sağlayabilecek şekilde tasarlanmıştır. Böylece DroneBox, bir cihazdan diğerine kolaylıkla bağlanabilir.
Çoklu drone uyumlu: RTK DroneBox ile altı farklı ürün ve uygulamaya erişebilirsiniz. Arazi incelemesinden batimetri yoluyla hava incelemesine.
Veri aktarımı: Göreviniz tamamlandıktan sonra, uçuşla ilgili verileri (fotoğraflar, günlükler, GNSS verileri) nasıl elde edebilirsiniz? Bunu yapmak için, DroneBox RTK'yı bir USB kablosu kullanarak bilgisayarınıza bağlamanız yeterlidir.
