Emlid, tam özellikli bir çok bantlı RTK alıcısı olan Reach RS2'yi daha önceki aylarda duyurmuştu. Recah RS2 Tüm özellikleri, iOS ve Android için bir anket uygulamasıyla birlikte kullanıma hazır.
Reach RS2, GPS, GLONASS ve BeiDou'da L1 / L2 bantlarını ve Galileo'da L1 / L5'i izler ve saniyeler içinde sabit bir çözüm elde eder. Ölçme, haritalama ve navigasyon için santimetre düzeyinde hassasiyete ulaşır ve zorlu koşullarda bile sağlam performansı korur. RTK modunda 60 km'ye ve PPK modunda 100 km'ye kadar olan mesafelerde santimetre doğruluğu elde edilebilir.
Veri kaydederken 22 saate kadar otonom çalışma ve soğuk havada bile 3G gezici olarak 16 saate kadar çalışma - artık yanınızda yedek pil taşımanıza gerek yok. Reach RS2, bir USB duvar şarj cihazından veya USB-C üzerinden bir güç bankasından şarj edebilir.
Reach RS2, dünya çapında binlerce koordinat sistemini destekleyen, iOS ve Android için ReachView adlı ücretsiz bir uygulama ile birlikte gelir. ReachView ile kullanıcılar Reach alıcılarını tam olarak yapılandırabilir, RINEX veri günlük kaydını etkinleştirebilir ve RTK'da anket yapabilir.
Reach RS2 ayrıca, 2G geri çekilme ve küresel kapsama alanına sahip, enerji açısından verimli bir 3.5G HSPA modeme sahiptir. Bir akıllı telefondaki internet bağlantısına güvenmeksizin NTRIP üzerinden bağımsız olarak düzeltmelere erişilebilir veya yayınlanabilir.

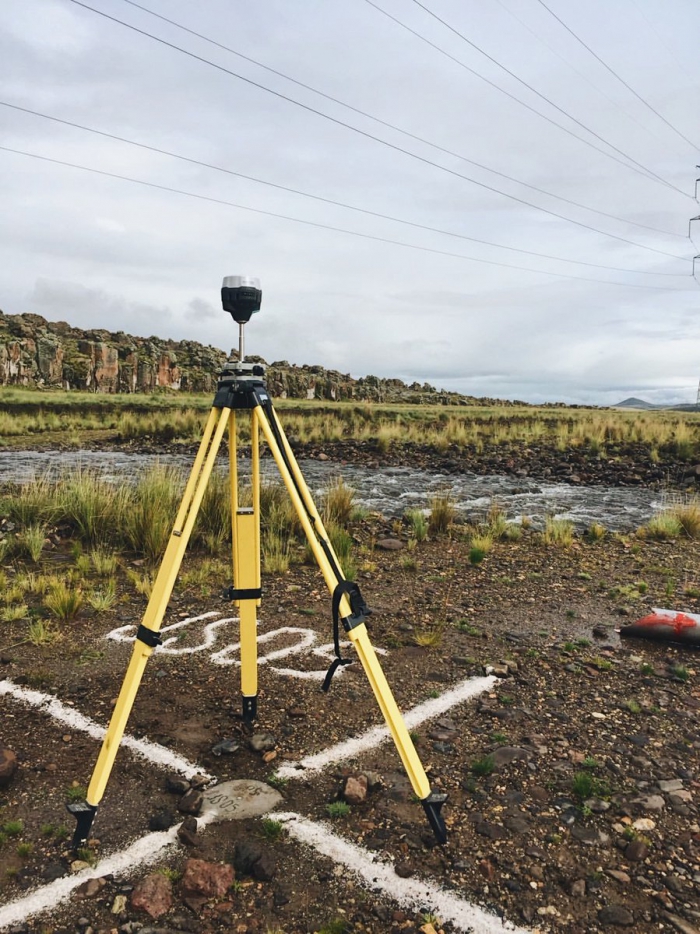

RTK Drone üssü. Reach RS2, DJI Phantom 4 gibi bir RTK drone kullanılarak drone haritalama için bir baz istasyonu olarak kullanılabilir.
Emlid tarafından sunulan yeni bir hizmet, düzeltmeleri internet üzerinden alıcılar arasında geçirmenin ücretsiz bir yolu olan Emlid Caster'dır. Emlid Caster, herhangi bir NTRIP özellikli cihazla çalışır.
DJI Phantom 4 RTK ile Drone Haritalama için RS2'ye ulaşın
Emlid ekibi, DJI Phantom 4 RTK'yı Reach RS2 ile baz istasyonu olarak test etti. Phantom 4 RTK, NTRIP üzerinden Reach RS2'den tüm düzeltmeleri alır ve sahada anında ve güvenilir düzeltmeler alır.
Artık RTK ve PPK için baz istasyonu görevi gören Reach RS2 ile Phantom 4 RTK ile RTK haritalamanın avantajlarından tam olarak yararlanabilirsiniz.

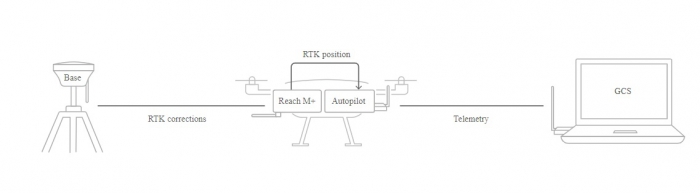

RTK haritalama durumunda, fotoğrafların hassas coğrafi referansı gerçek zamanlı olarak gerçekleşir. DJI RTK drone, baz istasyonundan NTRIP tekerleği ile uçuş sırasında düzeltmeler almalıdır. Bu gereksinim, Reach RS2'yi uçuş görevi için kapsamlı hale getirir.
Bu pakete nasıl başlayacağınızla ilgili tüm bilgileri sizin için bir araya getirdik. Bu iş akışını Phantom 4 RTK ile test ettik, ancak aynı zamanda DJI'nin RTK özellikli herhangi bir drone ile de çalışacak
REACH RS2
Santimetre hassasiyetli çok bantlı RTK GNSS alıcısı
Ölçme, haritalama ve navigasyon için.
Bir mobil uygulama ile birlikte gelir
Temel 100 km'ye kadar
Güncelleme hızı 10 Hz
Saniyeler içinde bir düzeltme alır
Reach RS2 sadece saniyeler içinde sabit bir çözüme kavuşur ve zorlu koşullarda bile sağlam performansı korur. RTK'da 60 km'ye ve PPK modunda 100 km'ye kadar olan mesafelerde santimetre doğruluğu elde edilebilir.
GPS, GLONASS, BeiDou,
Galileo ve QZSS
L1OF, L2OF, L1C / A, L2C,
E1B / C, E5b, B1I B2I
PPP
desteği
RINEX ham veri günlükleri PPP hizmetleriyle uyumludur, böylece artık Dünya'nın herhangi bir yerinde santimetre hassasiyetinde sonuçlar alabilirsiniz. RINEX dosyalarını çevrimiçi bir hizmette işleyin ve mutlak doğrulukla konum elde edin.
Yerleşik
3.5G modem
Reach RS2, 2G geri çekilme ve küresel kapsama alanına sahip, enerji açısından verimli bir 3.5G HSPA modeme sahiptir. Artık düzeltmelere telefonunuzdaki İnternet bağlantısına güvenmeksizin NTRIP üzerinden bağımsız olarak erişilebilir veya yayınlanabilir.
1 şarjla 22 saat
Veri kaydederken 22 saate kadar otonom çalışma ve soğuk havada bile 3G gezici olarak 16 saate kadar çalışma - artık yanınızda yedek pil taşımanıza gerek yok. Reach RS2, bir USB duvar şarj cihazından veya USB-C üzerinden bir güç bankasından şarj edebilir.
DJI Phantom 4 RTK ile Drone Haritalama için RS2'ye ulaşın
24 Kasım 2020
Drone Haritalama , Haberler , Anastasiia Iurinova tarafından RS2'ye ulaşın
Emlid ekibi, DJI Phantom 4 RTK'yı Reach RS2 ile baz istasyonu olarak test etti. Phantom 4 RTK, NTRIP üzerinden Reach RS2'den tüm düzeltmeleri alır ve sahada anında ve güvenilir düzeltmeler alır.
Yer Ölçümü
Reachview ile
Hem Android hem de iOS için mevcut olan en kullanıcı dostu veri toplama yazılımı. ReachView ile noktaları toplayabilir ve belirleyebilir ve Reach alıcılarının bir baz istasyonu kurma, RINEX verilerini kaydetme ve NMEA çıkışını yapılandırma gibi tüm özelliklerini kontrol edebilirsiniz.
LoRa radyo
868/915 MHz
Frekans aralığı
8 km'ye kadar
Sadece 100mW'de
% 300 daha fazla menzil
Aynı güçteki FSK radyoları ile karşılaştırıldığında
LoRa Yayılı Spektrum modülasyonu, aynı güç çıkışına sahip geleneksel FSK telsizlerine kıyasla 4 kata kadar daha uzun mesafelerde çalışabilir. Bu, Reach RS2'ye pil ömründen ödün vermeden güçlü radyo performansı sağlar. LoRa radyo, İnternet üzerinden sağlanan düzeltmeler mevcut olmadığında gezgini üsse bağlamak için kullanılır.
Teknik Özellikler
RS2 Veri Sayfası 627 kb'ye ulaşın
Mekanik
Boyutlar126x126x142 mm
Ağırlık950 g
İşletim tº-20… + 65ºC
Giriş korumasıIP67 (su ve toz)
Elektriksel
Özerklik3.5G RTK gezici olarak 16 saat,
22 saat günlük kaydı
BataryaLiFePO4 6400 mAh, 6,4 V
Harici güç girişi6–40 V
DoluyorUSB Tip-C 5 V, 2 A
SertifikasyonFCC, CE
Konumlandırma
StatikH: 4 mm + 0,5 ppm
D: 8 mm + 1 ppm
PPKH: 5 mm + 0,5 ppm
D: 10 mm + 1 ppm
RTKH: 7 mm + 1 ppm
D: 14 mm + 1 ppm
Yakınsama zamanıTipik olarak ~ 5 s
Bağlantı
LoRa radyo
Frekans aralığı868/915 MHz
Güç0.1 W
Mesafe8 km'ye kadar
3.5G modem
BölgelerKüresel
BantlarDört bant, 850/1900,
900/1800 MHz
SIM kartNano SIM
Kablosuz internet802.11b / g / n
Bluetooth4.0 / 2.1 EDR
PortlarRS-232, USB Tip-C
Veri
DüzeltmelerNTRIP, VRS, RTCM3
Pozisyon çıkışıNMEA, LLH / XYZ
Veri kaydı
10 Hz'ye kadar güncelleme hızına sahip olaylarla RINEX
Dahili depolama
1 Hz'de 16 GB 160+ günlük kayıt
GNSS
Sinyal izlendiGPS / QZSS L1C / A, L2C
GLONASS L1OF, L2OF
BeiDou B1I, B2I
Galileo E1-B / C, E5b
Kanal Sayısı184
Ücretleri güncelle10 Hz GNSS
IMU9DOF
Phantom 4 RTK, Reach RS2'den düzeltmeler alıyor
Phantom 4 RTK, Reach RS2'den düzeltmeler alıyor
Artık RTK ve PPK için baz istasyonu görevi gören Reach RS2 ile Phantom 4 RTK ile RTK haritalamanın avantajlarından tam olarak yararlanabilirsiniz.
RTK haritalama durumunda, fotoğrafların hassas coğrafi referansı gerçek zamanlı olarak gerçekleşir. DJI RTK drone, baz istasyonundan NTRIP tekerleği ile uçuş sırasında düzeltmeler almalıdır. Bu gereksinim, Reach RS2'yi uçuş görevi için kapsamlı hale getirir.
Bu pakete nasıl başlayacağınızla ilgili tüm bilgileri sizin için bir araya getirdik. Bu iş akışını Phantom 4 RTK ile test ettik, ancak aynı zamanda DJI'nin RTK özellikli herhangi bir drone ile de çalışacak. Belgelerimizde Phantom 4 RTK ve Reach RS2'yi entegre etme hakkındaki ayrıntılı kılavuza göz atın !
Dilerseniz ürünü resmi internet sitesinden alabilirsiniz.
link: Reach RS2 RTK Modülü almak için https://emlid.com/reachrs2/
