Dji Zenmuse H20T dört fonksiyonlu kamera ile her şeyi yakalayın. Yakından veya uzaktan. Gerçek renkte veya termal olarak. Entegre bir lazer mesafe bulucu (LRD) ile kamera, 1200 m'ye kadar uzaktaki bir nesneye olan mesafeleri ölçebilir. Bu güçlü, entegre yük, DJI'nin endüstriyel drone platformları için gelişmiş akıllı yetenekleri ortaya çıkarır.
Zenmuse H20T, geniş kamera görüntüsü / sensörü kullanılarak bir hedef algılandığında operatörleri yüksek büyütme yakınlaştırma ile güçlendirir. Lazer telemetre, arama ve kurtarma, inceleme ve daha fazlası gibi birçok uygulamada görev açısından kritik bilgiler olabilecek bir öznenin mesafe ve konum bilgilerini sağlar.
Lazer menzili, ölçüm aralığı (3/4 mil kadar) içindeki nesnelerin mesafesini ölçebilir ve uçağa olan msafeyi, ölçülen nesnenin göreceli yüksekliğini ve GPS konumunu gösterir.
H20T'de doğru sıcaklık yönetimi işlevselliği, radyometrik termal görüntüleme yeteneklerime sahiptir. Bu işlevsellik, operatörlerin gerçek zamanlı hassas sıcaklık okumaları almasını ve bir iş sahasındaki veya kritik altyapı varlıklarındaki nesnelerin sıcaklıklarını izlemesini sağlar. Nokta Ölçümü ve Alan Ölçümü özellikleri, ekrandaki bir konu noktasına dokunmanıza ve anında yüzey sıcaklığı okuması almanıza izin verirken, Alan Ölçümü bir alan (ekranda bir konu kutusu çizerek) ve en düşük, en yüksek ve ortalamayı seçmenizi gerektirir. alanın sıcaklığı görüntülenecektir.
Zenmuse H20T kullanılarak yakalanan termal görüntüler, görüntünün sıcaklık verilerini ve bilgilerini içeren R-JPEG formatında kaydedilir. DJI Termal Analiz Aracını kullanarak, raporları hazırlarken sıcaklıkları ölçebilir ve değerlendirebilir veya Emisivite ve Yansıyan Sıcaklık gibi görüntüleme parametrelerini ayarlayabilirsiniz.

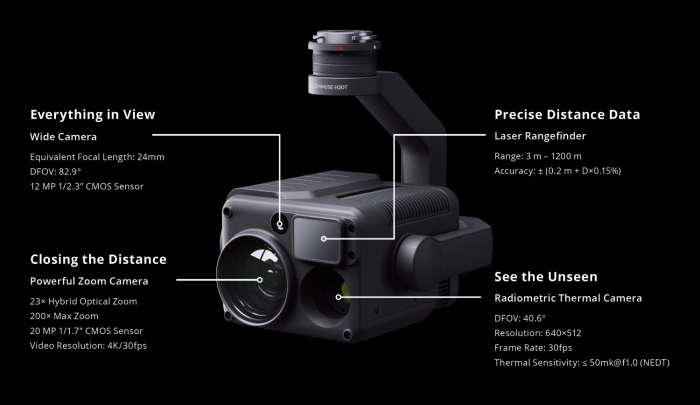

DJI Zenmuse H20T Quad Kamera Teknik Özellikleri
DJI Zenmuse H20T - Genel
Ağırlık Zenmuse H20T: 828 ±5 gr
Ebatları Zenmuse H20T: 167×135×161 mm
Koruma Seviyesi IP44
Çalışma ısıs -20 ° ila 50 ° C (Sıcaklık Ölçümü yalnızca -10 ° ila 50 ° C arasında kullanılabilir)
Saklama Isıs -20 ° ila 60 ° C
Lazer Güvenliği Class 1M (IEC 60825-1:2014)
Desteklenen Drone platformu Matrice 300 RTK
DJI Zenmuse H20T - Gimbal
Açısal Titreşim Aralığı ±0.01°
Bağlantı Ayrılabilir
Kontrol Edilebilir Aralık Pitch: -120° ile +30°
Yaw: ±320°
Mekanik Aralık Pitch: -132.5° ile +42.5°
Yaw: ±330°
Roll: -90° ile +60°
DJI Zenmuse H20T - Zoom Kamera
Sensör 1/1.7" CMOS, 20 MP
Lens DFOV: 66.6 ° -4 °
Odak uzaklığı: 6.83-119.94 mm (eşdeğer: 31.7-556.2 mm)
Diyafram: f / 2,8-f / 11 (normal), f / 1,6-f / 11 (gece çekimi)
Odaklanma: 1 m - ∞ (geniş), 8 m - ∞ (telefoto)
Odak modu MF/AF-C/AF-S
Pozlama Modu Auto, Manual
Pozlama Telafisi ±3.0 (1/3 increments)
Ölçme modu Noktasal ölçüm, Merkez ağırlıklı ölçüm
AE LOCK Destekleniyor
Elektronik Enstantane Hızı 1 ~ 1/8000 s
ISO Video: 100 - 25600
Photo: 100 - 25600
Video çözünürlüğü 3840x2160@30fps, 1920x1080@30fps
Video Formatı MP4
Video altyazıları destekleniyor
Fotoğraf boyutu 5184 × 3888
Photo Formatı JPEG
DJI Zenmuse H20T - Geniş Açı Kamera
Sensör 1/2.3" CMOS, 12 MP
Lens DFOV: 82.9 °
Odak uzaklığı: 4,5 mm (eşdeğer: 24 mm)
Diyafram açıklığı: f / 2.8
Odaklanma: 1 m - ∞
Pozlama Modu Auto
Pozlama Telafisi ±3.0 (1/3 increments)
Ölçme modu Noktasal ölçüm, Merkez ağırlıklı ölçüm
AE LOCK Destekleniyor
Deklanşör hızı 1 ~ 1/8000
ISO Aralığı Video: 100 - 25600
Photo: 100 - 25600
Video çözünürlüğü 1920×1080@30fps
Video Formatı MP4
Video altyazıları Destekleniyor
Fotoğraf boyutu 4056 x 3040
Foto Formatı JPEG
DJI Zenmuse H20T - Termal Kamera
Sensor Uncooled VOx Microbolometer
Lens DFOV: 40.6 °
Odak uzaklığı: 13,5 mm (eşdeğer: 58 mm)
Diyafram açıklığı: f / 1.0
Odaklanma: 5 m - ∞
Dijital Zoom 1x, 2x, 4x, 8x
Video çözünürlüğü 640×512 @ 30 Hz
Video Formatı MP4
Görüntü çözünürlüğü 640×512
Image Formatı R-JPEG (16 bit)
Pixel Pitch 12 μm
Spectral Band 8-14 μm
Hassasiyet (NETD) ≤50 mK @ f/1.0
Sahne Aralığı -40 ° C ila 150 ° C (Yüksek Kazanç)
-40 ° C ila 550 ° C (Düşük Kazanç)
Sıcaklık uyarısı destekli
FFC Auto/ manual
Palet White hot/Fulgurite/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot
DJI Zenmuse H20T - Lazer Mesafe Bulucu
Dalga boyu 905 nm
Ölçüm aralığı 3-1200 m (≥12m çapında ve% 20 yansıma oranına sahip dikey bir yüzeye)
Ölçüm doğruluğu ± (0,2 m + D ×% 0,15)
D dikey bir yüzeye olan mesafedir
DJI Zenmuse H20T - Özellikleri
Hibrid Optik Zoom 23x
Maks. Zoom 200×
Tek Tıkla Kayıt 3 kameranın (zoom, geniş ve termal kamera) video veya resmini aynı anda kaydetmek için tek bir tıklama
Point to Aim Geniş / termal kamera görünümüne çift tıklayın, daha sonra sistem ilgilenilen noktaya odaklanmak için gimbali otomatik olarak hareket ettirecektir
High-Res Grid Photo İlgilenilen bir alanı geniş kamera görünümünde çerçevelendirdiğinizde, zoom kamera otomatik olarak bölgenin 20 MP görüntüsünü yakalayacaktır. Bu görüntüler, daha ayrıntılı olarak görüntülenebilen bir genel bakış görüntüsüyle birlikte saklanır.
Night Scene (Gece çekimi) Desteklenir (zoom kamera)
Zaman Damgası GPS, tarih ve saat dahil
DJI Zenmuse H20T - Depolama
Desteklenen SD Kart MicroSD kart (Maksimum kapasite: 128 GB, UHS-1 Hız Sınıfı 3 gerekir)
Desteklenen Dosya Sistemleri FAT32 (≤ 32 GB), exFAT (> 32 GB)
Önerilen Micro SD Kartlar TOSHIBA EXCERIA PRO 32GB micro SD HC II
SanDisk_Extreme PRO_32GB_3_A1_micro SD V30 HC I
TOSHIBA EXCERIA PRO 64GB micro SD XC II
SanDisk_Extreme PRO_64GB_3_A2_micro SD V30 XC I
SAMSUNG_EVO_128GB_micro SD 3 XC I
TOSHIBA EXCERIA M303E 32GB micro SD HC I
TOSHIBA EXCERIA M303E 64GB micro SD XC I
TOSHIBA EXCERIA M303E 64GB micro SD XC I
TOSHIBA EXCERIA M303 128GB micro SD XC I
SAMSUNG_EVO_64GB_micro SD 3 XC I
LiDAR, inşaat ve altyapı projelerine fayda sağlamak, 3B modeller oluşturmak ve BIM uygulamaları için ideal dijital ikizler üretmek için kullanılabilir.
Bu dijital modeller, bir projenin yaşam döngüsü boyunca kullanılabilir ve ekiplerin kalite güvencesini taramasına, modelleri çapraz kontrol etmesine ve hataları sorun haline gelmeden önce tespit etmesine, stok hacimlerini yönetmesine ve bir geliştirmenin ilerlemesini izlemesine olanak tanır.
Tüm bu bilgiler daha sonra iletişimi geliştirmek için paydaşlar ve ekip üyeleriyle hızlı ve kolay bir şekilde paylaşılabilir.
Bu, verimliliği artırmaya, maliyetleri düşürmeye, güvenliği artırmaya ve mimari tasarımın sınırlarına kadar zorlanmasına yardımcı olur.
LiDAR, kamu güvenliği ekipleri için hızlı bir şekilde yararlı bir araç haline geldi.
Çarpışma haritalaması üretmek ve 3D adli tıp verileri sağlamak için özellikle yararlıdır - özellikle geceleri bir olay meydana geldiğinde.
LiDAR kullanımı hızlı kanıt toplamayı sağlar; Hızlı bir temizlemeye yardımcı olmak için bir RTC'den sonra özellikle yararlıdır - taşıtları serbest bırakır ve kaza personelinden tasarruf sağlar. Toplanan kanıtlar mahkemede de kullanılabilir.
LiDAR, afet müdahalesi / risk değerlendirmesi için de kullanılabilir. LiDAR nokta bulutunun görselleştirilmesi, acil durum müdahale ekiplerinin bir felaketten en çok etkilenen alanları kolayca tanımlamasına ve arazi hareketliliğini anlamasına olanak tanır. Bazı durumlarda, bir durumun bu 3B görünümü benzersiz bilgiler sağlayabilir.
LiDAR, tarım ve ormancılık da dahil olmak üzere çevresel uygulamalar için birçok kullanım alanına sahiptir.
LiDAR, gölgelik yüksekliklerini, ağaç yoğunluğunu ve ayrı ağaçların konumunu / yüksekliklerini ölçebilir.
LiDAR'ın en önemli avantajlarından biri, yoğun bitki örtülü alanlarda kullanılabilmesidir. Bitki örtüsüne nüfuz edemezken, yapraklardaki boşlukları inceleyebilir ve birden çok vuruş / dönüş toplayabilir.
LiDAR ayrıca yüzey bozulması ve bitki örtüsü büyümesi gibi değişiklikleri vurgulamak için de kullanılabilir.
Tarımda, LiDAR, eğim değişikliklerini haritalamak ve ayrıntılı izleme yoluyla daha fazla verim sağlamak için kullanılabilir.
LiDAR, madencilik için pek çok fayda sağlar, kesin envanter bilgileri verir ve doğru ocak modelleri ve kontur haritaları sağlar.
LiDAR'ın avantajı, yükseklikteki çeşitli varyasyonları ortaya çıkarabilmesi ve doğal yüzey, maden altyapısı ve üretim hacimlerinin jeo-uzamsal bilgilerini sağlayabilmesidir.
Bölgeleri hızla kaplayan LiDAR'lı bir drone, madencilik operasyonlarının verimliliğini artırır ve tehlikeli alanlara ulaşabildiği için güvenliği büyük ölçüde artırır.
Bu nedenlerden dolayı LiDAR, maden öncesi bir sahayı değerlendirmekten bir maden işletmesine ve maden sonrası sürece kadar bir madencilik girişiminin tüm yaşam döngüsü boyunca kullanılabilir.
LiDAR, arkeolojide devrim yaratarak, aksi takdirde gizli kalabilecek nesneleri ve yapıları ölçmeyi ve haritalamayı mümkün kıldı.
Örneğin, 2010'ların başlarında, LiDAR'ın kayıp bir Maya kentini ortaya çıkarması arkeologları şaşırttı.
Başka bir proje, araştırmacıların, antik bir şehre ev sahipliği yapan Meksika'da 20.000'den fazla arkeolojik özelliği tespit etmek için LiDAR'ı konuşlandırdığını gördü.
LiDAR, arkeologlar ve koruma uzmanları tarafından Notre Dame Katedrali gibi daha önce bulunmuş yapıları haritalamak için de kullanılabilir.
Doğruluğu sayesinde LiDAR, şehir planlamacıları için etkili bir yöntemdir ve mevcut kentsel alanlardaki sorunları incelemeye ve tanımlamaya ve gelecek için şehirler inşa etmeye yardımcı olacak 3B şehir modelleri oluşturmaya yardımcı olur.

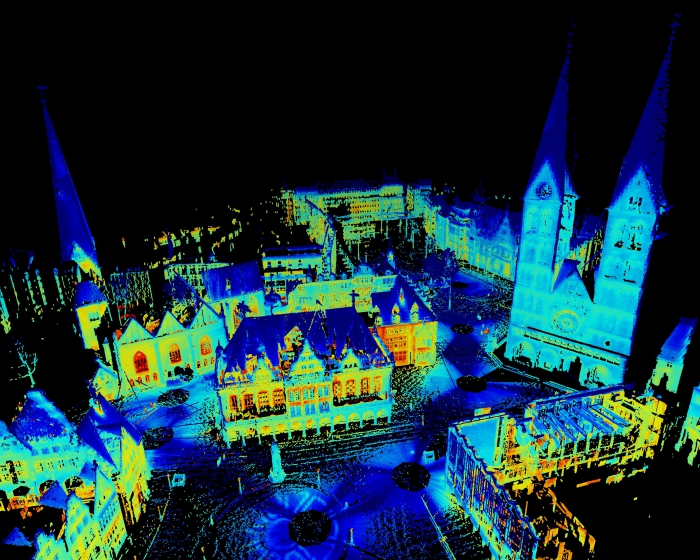

LiDAR nokta bulutları, tüm şehirleri haritalamak için kullanılabilir, yapıların veya ilgi alanlarının kesin ayrıntılarla belirlenmesine yardımcı olurken, yol ağları, köprüler ve sokak mobilyaları gibi özellikler sınıflandırılabilir ve çıkarılabilir.
3B modeller, binaları ve yüksekliklerini haritalamak, yeni binaları simüle etmek, harita verilerini güncellemek, acil durum müdahale planlaması, trafiği izlemek, taşkın modelleme ve kentsel çevre değişikliklerini tespit etmek gibi bir dizi amaç için yararlı olabilir .
DJI, dünyanın önde gelen drone üreticisidir ve ekosisteminde drone LiDAR görevleri için kullanılabilecek bir dizi UAS vardır.
LiDAR için en uygun DJI drone'lar M300 RTK, M210 Series V2 (M210 RTK dahil) ve M600 Pro'dur.
Bu endüstriyel sınıf dronlar, üçüncü taraf LiDAR tarayıcıları taşımak için Payload SDK kullanabilir.
Livox LiDAR Çözümleri
Livox Technology Company Limited, DJI'nin Açık İnovasyon Programı aracılığıyla 2016 yılında kurulmuş bağımsız bir şirkettir.
Müşterilerin projelerinin verimli ticarileştirilmesine LiDAR sensörlerini dahil etmelerine yardımcı olmayı taahhüt eden Livox, endüstriyel sınıf Mid serisi de dahil olmak üzere bir dizi LiDAR sensörü piyasaya sürdü.

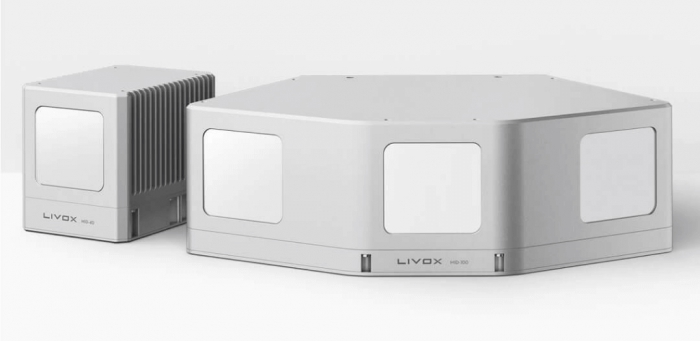

Livox Mid, 260 metrelik algılama aralığına sahip kompakt ve yüksek performanslı bir LiDAR sensördür. 2 cm hassasiyet ve 0,1 ° 'ye kadar dikey ve yatay doğruluk elde edebilir. Haritalama ve robotik dahil bir dizi uygulama için uygundur.
AirWorks 2020'de Livox, DJI M300 RTK ve M200 Serisi dronlarla uyumlu olacak Livox Avia'nın yakında piyasaya sürüldüğünü duyurdu.
Kolay entegrasyon için tasarlanan bu kompakt çözüm, 500 gramın altında olacak, 70 derecelik geniş bir FOV'a ve 500 metreye kadar bir algılama aralığına sahip olacak. Yüksek yoğunluklu nokta bulutları oluşturabilecek ve üç adede kadar dönüşü destekleyebilecek.
